Küchenanschlussbox, 4,8 m/1,8 m (Zuleitung) Kabellänge, weiß
Produktnummer:
7012019
- Verteiler
Beschreibung

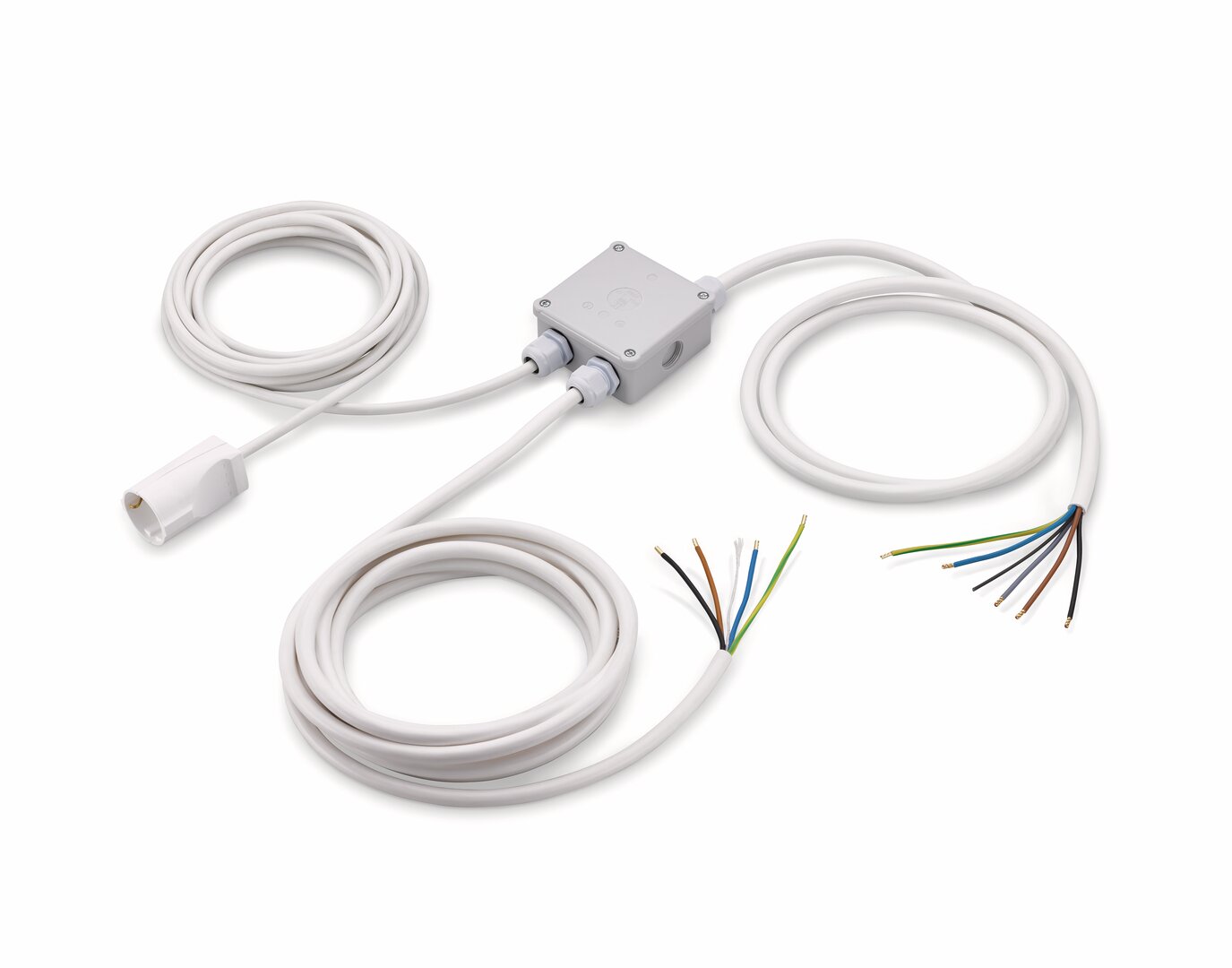

Küchenanschlussbox, 4,8 m/1,8 m (Zuleitung) Kabellänge, weiß
Die montagefertige Küchenanschlussbox verfügt über alle Anschlussleitungen, um E-Geräte wie ein Kochfeld oder ein Induktionsfeld, einen Backofen sowie einen Geschirrspüler anzuschließen. Die Verteilerdose mit den Maßen 45 x 95 x 95 mm (H x B x L) ist verschraubt und versiegelt, um ein unbefugtes Öffnen zu verhindern. Ein wichtiger Aspekt, da der Anschluss und die Inbetriebnahme ausschließlich durch Elektrofachkräfte durchgeführt werden darf. Für ein allgemeines Verständnis der Konstruktion gibt ein bedrucktes Etikett die interne Verdrahtung wieder. Die Eingangsspannung des Stromverteilers liegt bei 400 V, die maximale Vorsicherung ist auf 16 A begrenzt. Ausgehend von der Herdsteckdose muss auf den Gesamtanschlusswert in KW geachtet werden, damit dieser nicht durch die Kochfeld- und Backofenleistung überschritten wird. Der Anschluss eines Geschirrspülers oder einer Waschmaschine erfolgt über die Schalenkupplung. Von der Verwendung einer Mehrfach-Tischsteckdose wird aus Sicherheitsgründen abgeraten. Der Power Splitter ist mit einer Zuordnung in die Schutzklasse IP20 nicht für eine Installation in Feuchträumen geeignet.
Der praktische Elektroküchenanschluss ist bereits mit allen notwendigen Anschlussleitungen für Kochfeld, Backofen, Geschirrspüler oder Induktionsfelder ausgestattet. Ausgehend von der Herdsteckdose lassen sich die Elektrogeräte der Küche problemlos anschließen und der Elektroanschluss einfach und platzsparend erledigen.
Technische Daten:
— Eingangspannung 400 V
— Vorsicherung max. 16 A
— Leitung und Dose geprüft gemäß IEC 60670-1 (DIN EN 60670-1), IEC 60670-22 (DIN EN 60670-22) und IEC 61535 (DIN EN 61535)
— Aufbau: Das Dosengehäuse ist verschraubt und durch Siegel gegen unbefugte Öffnung gesichert. Dadurch wird jeder Eingriff in die Verdrahtung verhindert. Die interne Verdrahtung ist auf einem Etikett aufgedruckt.
— graue Verteilerdose 45 x 95 x 95 mm (H x B x L)
Berechnung zum Anschlusswert der Küchenanschlussbox:
— Gesamtanschlusswert Herdsteckdose 11 KW (bei symmetrischer Aufteilung)
— Kochfeldleistung (4-poliger Anschluss) max. 7360 W (2-phasig)
— Backofenleistung (3-poliger Anschluss) max. 3680 W (1-phasig)
Das Gerät entspricht der Schutzklasse IP20 und ist nicht für den Einsatz in Feuchträumen geeignet. Der Anschluss und die Inbetriebnahme dürfen nur durch eine Elektrofachkraft erfolgen.
Auf die Verwendung einer Tischsteckdose zum Anschluss mehrerer Stromabnehmer, über die Schalenkupplung, sollte aus Sicherheitsgründen verzichtet werden.
Der praktische Elektroküchenanschluss ist bereits mit allen notwendigen Anschlussleitungen für Kochfeld, Backofen, Geschirrspüler oder Induktionsfelder ausgestattet. Ausgehend von der Herdsteckdose lassen sich die Elektrogeräte der Küche problemlos anschließen und der Elektroanschluss einfach und platzsparend erledigen.
Technische Daten:
— Eingangspannung 400 V
— Vorsicherung max. 16 A
— Leitung und Dose geprüft gemäß IEC 60670-1 (DIN EN 60670-1), IEC 60670-22 (DIN EN 60670-22) und IEC 61535 (DIN EN 61535)
— Aufbau: Das Dosengehäuse ist verschraubt und durch Siegel gegen unbefugte Öffnung gesichert. Dadurch wird jeder Eingriff in die Verdrahtung verhindert. Die interne Verdrahtung ist auf einem Etikett aufgedruckt.
— graue Verteilerdose 45 x 95 x 95 mm (H x B x L)
Berechnung zum Anschlusswert der Küchenanschlussbox:
— Gesamtanschlusswert Herdsteckdose 11 KW (bei symmetrischer Aufteilung)
— Kochfeldleistung (4-poliger Anschluss) max. 7360 W (2-phasig)
— Backofenleistung (3-poliger Anschluss) max. 3680 W (1-phasig)
Das Gerät entspricht der Schutzklasse IP20 und ist nicht für den Einsatz in Feuchträumen geeignet. Der Anschluss und die Inbetriebnahme dürfen nur durch eine Elektrofachkraft erfolgen.
Auf die Verwendung einer Tischsteckdose zum Anschluss mehrerer Stromabnehmer, über die Schalenkupplung, sollte aus Sicherheitsgründen verzichtet werden.
Artikeltyp:
Verteiler
Länge Sekundärleitung/Schalterleitung:
1.800 mm
Länge der Zuleitung (primär):
4.800 mm
Breite:
95 mm
Länge:
95 mm
Höhe:
45 mm
Farbe:
weiß
