Raamcontactschakelaar voor kookplaatafzuiging, met externe antenne, wit

Productnummer: 7051002

Raamcontactschakelaar
inbouw in wasemkap (motortoevoerleiding)

Prijzen worden pas weergegeven na registratie.

Beschrijving

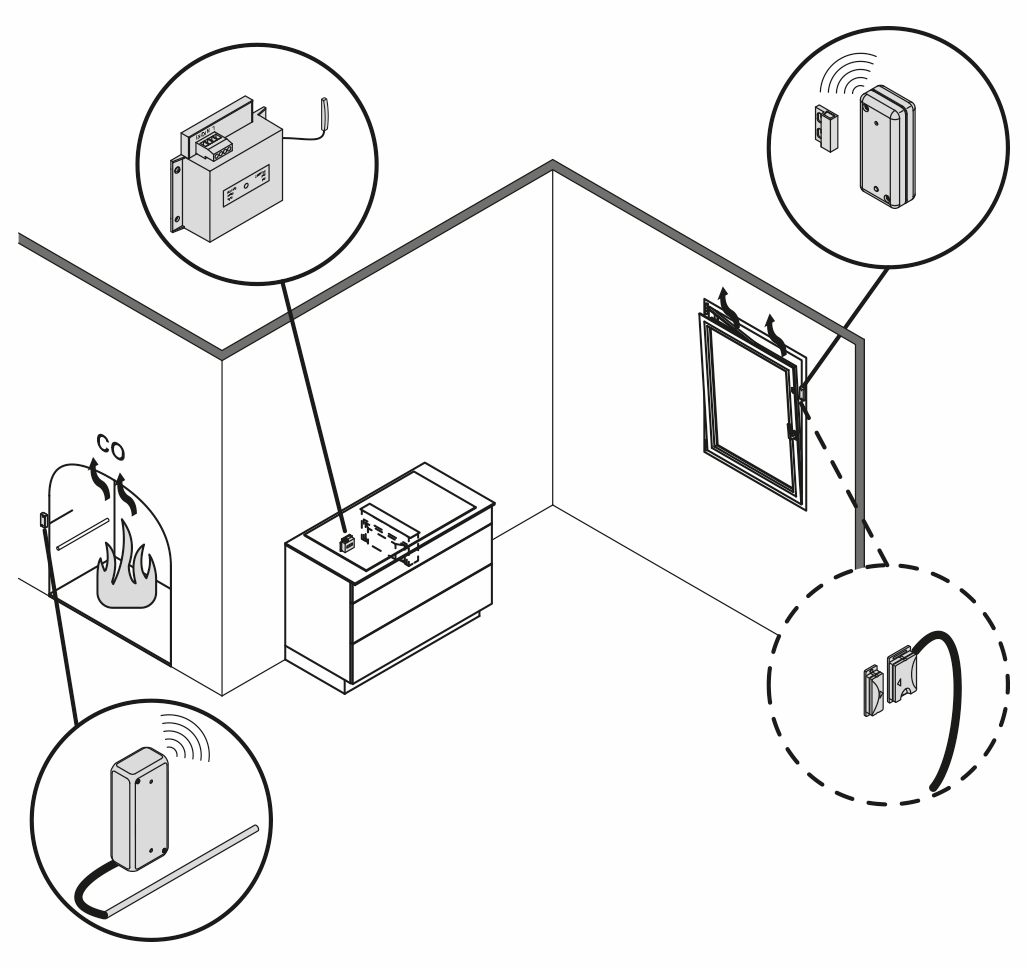

Met de COMPAIR^® raamcontactschakelaar voor trogventilatoren kan het luchtafvoersysteem alleen worden gebruikt als het raam is gekanteld of helemaal is geopend. Om deze toestand te bepalen, wordt de tweedelige contactschakelaar zowel aan het kozijn als aan de raamvleugel bevestigd. De ingebouwde ontvanger die via de toevoerleiding van de ventilatormotor is geïntegreerd, ontvangt de relevante informatie draadloos via een radiosignaal. Aangezien het elektrische systeem van de trogventilator of het afzuigluik wordt verstoord, moet voor gebruik rekening worden gehouden met de garantievoorwaarden van de betreffende fabrikant. Met behulp van een externe antenne kunnen moeilijke ontvangstomstandigheden in de keuken worden overwonnen, bijvoorbeeld als het apparaat onder een roestvrijstalen afdekking is geïnstalleerd. Het complete pakket bevat de batterijen die nodig zijn voor de werking, inclusief batterijbewaking. Meer veiligheid wordt geboden door het radiobewakingssysteem, dat ook geïntegreerd is. In het geval van een trogventilator met BLDC-motor kan de draadloze afzuigbesturing apart worden geïntegreerd via de derde fase, omdat de benodigde aansluiting vaak al beschikbaar is.

Veiligheidsschakelaar met snoerloze radio-overdracht via een externe antenne voor toepassing onder moeilijke ontvangstomstandigheden, zoals bv. bij montage achter een bekleding van roestvrij staal of achter een meubelcorpus. De inbouw in het wasemkapsysteem gebeurt door middel van de aansluiting op de ventilatormotor-toevoerleiding (motortoevoerleiding).
LET OP: Daarvoor moet er in de elektriciteit van het wasemkapsysteem ingegrepen worden!
Neem de garantie-/waarborgvoorwaarden van de fabrikant van de kap in acht.
Compleet systeem met zender en ontvanger, incl. montagemateriaal en batterijen (lange levensduur, gering energieverbruik).
— schakelvermogen tot 1150 W (5 A)
— radioverbinding-controle
— batterijcontrole
— relaiscontact 5 A sluiter (potentiaalvrij)
— inbouw in wasemkap (motortoevoerleiding)
— gekeurd confom EU richtlijnen 2014/53/EU (RED), 2014/35/EU en 2014/30/EU
— Bij inbouw in een conventionele wasemkap kan de verlichting ook bij een uitgeschakelde ventilatormotor ingeschakeld worden.

Aanwijzing voor het gebruik in combinatie met BLDC-motoren:

Enkele wasemkappen, kookplaatafzuigingen en ventilatiesystemen beschikken over een zogenaamde BLDC-motor. Deze kan bij het gebruik van de derde fase (fasen één en twee worden voor de kookplaat gebruikt) afzonderlijk geschakeld worden. Een passende aansluiting is vaak reeds door de apparatenindustrie voorzien – en kan voor de draadloze afstandsbedieningsschakelaar gebruikt worden.

Voor de klassieke eenfase-wisselstroommotor adviseren wij 7051001.

Zie installatie-instructies op www.naber.com!

Type artikel:

Raamcontactschakelaar

Certificering:

TÜV

Incl. montagemateriaal:

incl. montagemateriaal

Kleur:

wit

Monteren/bevestigen:

inbouw in wasemkap (motortoevoerleiding)

Opmerking:

Aansluiting is vaak reeds voorzien, te gebruiken voor raamcontactschakelaar, Aanwijzing voor gebruik in combinatie met BLDC-motor: wasemkappen met BLDC-motor bij gebruik derde fase afzonderlijk schakelbaar, De inbouw in het wasemkapsysteem gebeurt door middel van de aansluiting op de ventilatormotor-toevoerleiding (motortoevoerleiding). LET OP: Daarvoor moet er in de elektriciteit van het wasemkapsysteem ingegrepen worden, Neem de garantie-/waarborgvoorwaarden van de fabrikant van de kap in acht, bij inbouw in een conventionele wasemkap kan de verlichting ook bij een uitgeschakelde ventilatormotor ingeschakeld worden

Stroom:

schakelvermogen tot 1150 W (5 A)

Verder:

batterijcontrole, radioverbinding-controle, relaiscontact 5 A sluiter (potentiaalvrij)
