Meer:
Energiebox, telkens 2 m snoerlengte
Productnummer:
7012050
- Verdeler
- hoekig
Beschrijving

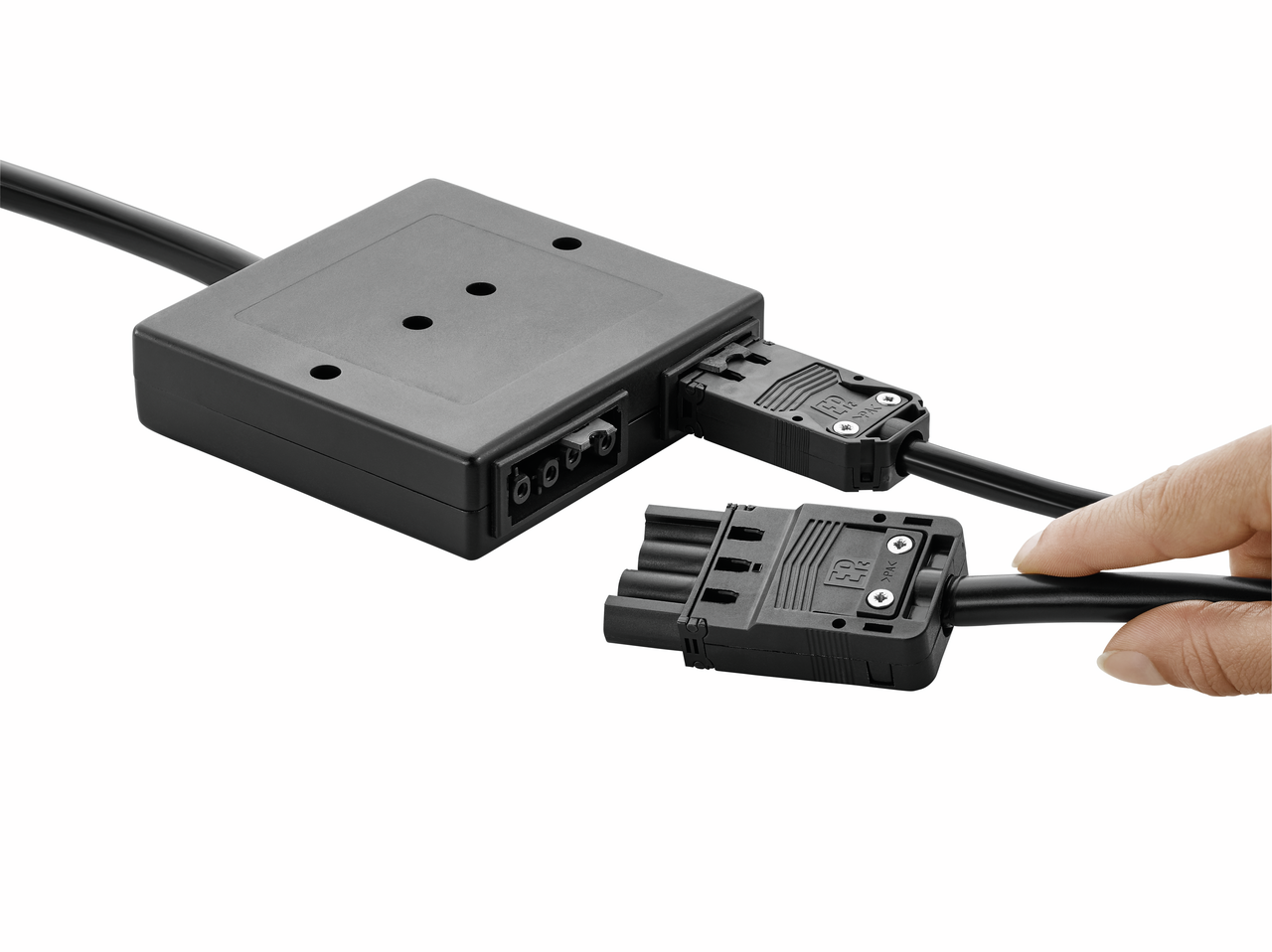

Energiebox, telkens 2 m snoerlengte
De energie-/afzuigsatelliet met een ingangsspanning van 400 V en een maximale stroom van 20 A is montageklaar. Hij heeft de afmetingen 102 x 105 x 27 mm (H x B x L) en is gemaakt van zelfdovend kunststof volgens UL 94 (FR). Het materiaal stopt met branden zodra de stroomverdeler wordt losgekoppeld van de ontstekingsbron. De behuizing is geschroefd en verzegeld om toegang door onbevoegden te voorkomen. De kast is ingedeeld in beschermingsklasse IP20 en is niet geschikt voor installatie in vochtige ruimtes. De uitgangsspanning voor de 4-polige aansluiting van de stroomverdeler is 400 V, voor de 2-polige aansluiting voor de normale aansluiting is dit 230 V. Tijdens de installatie moet ook rekening worden gehouden met de totale aangesloten belasting van de kookplaatcontactdoos, zodat deze niet wordt overschreden door de aangesloten belastingen. Als een inductiekookplaat met voorgemonteerde kabels wordt gebruikt, moet de 4-polige stekker van de energie-/afzuigsatelliet hieraan worden bevestigd en opnieuw worden ingestoken.
Technische gegevens:
— ingangsspanning 400 V
— uitgangsspanning 4-polig (2-fasig) 400 V
— uitgangsspanning 3-polig (1-fasig) 230 V
— stroom max. 20 A
— gekeurd volgens IEC 60670-1 (DIN EN 60670-1), IEC 60670-22 (DIN EN 60670-22) en IEC 61535 (DIN EN 61535)
— materiaal: zelfblussend volgens UL 94 (FR). Ingeval van een brand zal deze kunststof na het verwijderen van de ontstekingsbron binnen de kortst mogelijke tijdspanne stoppen met branden (zelfblussend).
— opbouw: de behuizing is dichtgeschroefd en mag door onbevoegde personen niet geopend worden
— afmetingen van de box: 102 x 105 x 27 mm (H x B x L)
— afdichtingsnorm voor het complete product IP20
— materiaal: kunststof
Berekening van de aansluitwaarde van de energiebox:
— totale aansluitwaarde fornuiscontactdoos: 11 KW (bij symmetrische indeling)
— kookplaatvermogen (4-polige aansluiting): max. 7360 W (2-fasig)
— bakovenvermogen (3-polige aansluiting): max. 3680 W (1-fasig)
Van het gebruik van een meervoudige contactdoos voor de aansluiting van meerdere stroomafnemers via de schaalkoppeling dient om veiligheidsredenen te worden afgezien.
Is er op de inductiekookplaat reeds een kabel vast aangesloten, dan dient deze beslist te worden gebruikt. In dit geval moet de 4-polige stekker van de voorgemonteerde kabel van de energiebox losgemaakt en aan de aanwezige kabel van de inductiekookplaat aangebracht worden.
Technische gegevens:
— ingangsspanning 400 V
— uitgangsspanning 4-polig (2-fasig) 400 V
— uitgangsspanning 3-polig (1-fasig) 230 V
— stroom max. 20 A
— gekeurd volgens IEC 60670-1 (DIN EN 60670-1), IEC 60670-22 (DIN EN 60670-22) en IEC 61535 (DIN EN 61535)
— materiaal: zelfblussend volgens UL 94 (FR). Ingeval van een brand zal deze kunststof na het verwijderen van de ontstekingsbron binnen de kortst mogelijke tijdspanne stoppen met branden (zelfblussend).
— opbouw: de behuizing is dichtgeschroefd en mag door onbevoegde personen niet geopend worden
— afmetingen van de box: 102 x 105 x 27 mm (H x B x L)
— afdichtingsnorm voor het complete product IP20
— materiaal: kunststof
Berekening van de aansluitwaarde van de energiebox:
— totale aansluitwaarde fornuiscontactdoos: 11 KW (bij symmetrische indeling)
— kookplaatvermogen (4-polige aansluiting): max. 7360 W (2-fasig)
— bakovenvermogen (3-polige aansluiting): max. 3680 W (1-fasig)
Van het gebruik van een meervoudige contactdoos voor de aansluiting van meerdere stroomafnemers via de schaalkoppeling dient om veiligheidsredenen te worden afgezien.
Is er op de inductiekookplaat reeds een kabel vast aangesloten, dan dient deze beslist te worden gebruikt. In dit geval moet de 4-polige stekker van de voorgemonteerde kabel van de energiebox losgemaakt en aan de aanwezige kabel van de inductiekookplaat aangebracht worden.
Type artikel:
Verdeler
Beschermingsklasse:
IP20
Breed:
105 mm
Formulier:
hoekig
Hoogte:
27 mm
Kleur:
zwart
Lengte:
102 mm
Lengte van de toevoerleiding (primair):
2.000 mm
Materiaal:
kunststof
Nominale stroom:
20 A
Type variant:
telkens 2 m snoerlengte
