Productinformatie:
E-Klima A/Z 150, luchttoevoerelement
Productnummer:
4044055
- Muurdoorvoerunit
- montage in de wand
Beschrijving
E-Klima A/Z 150, luchttoevoerelement
Met de COMPAIR® flow wandbox E-Klima A/Z 150 afvoer-/toevoerlucht kan de afvoer- en toevoerlucht in de keuken efficiënt worden geregeld voor een gecontroleerde uitwisseling van muffe en verse lucht en een gezond binnenklimaat. In het COMPAIR® luchtkanaalsysteem stroomt de lucht dankzij geleidingslichamen in overgangstukken en horizontale bochten rustig om de bocht met minimaal drukverlies. Door de volumestroomgestuurde luchtafvoer- en luchttoevoeropeningen heeft het wandkanaal optimale stromingswaarden. De tweedelige wandkast voor luchttoevoer en luchtafvoer heeft afzonderlijke luchtafvoer- en luchttoevoerelementen die direct naast elkaar of als afzonderlijke elementen kunnen worden gebruikt. De luchttoevoerklep kan alleen worden geopend bij onderdruk. Aan de kant van de luchttoevoer is er een rooster met een montagetuit voor het ronde kanaal met een diameter van 150 mm. Omdat het wandkanaal telescopisch is, kan de lengte van het kanaal worden aangepast van 490-690 mm, afhankelijk van de wanddikte. Voor de installatie van de buis is een muuropening van ongeveer 155 mm nodig. Om de muuropening netjes weg te werken, kan het roestvrijstalen binnendeksel van het luchtafvoerelement over de buis worden geschoven. Voor optimale stromingsprestaties en bescherming tegen weersinvloeden heeft de telescopische wandbox twee design buitenluchtroosters in een moderne louvrelook met interne terugslagkleppen. De buitenluchtroosters zijn gemaakt van hoogwaardig roestvrij staal en worden gekenmerkt door een hoge mate van robuustheid.

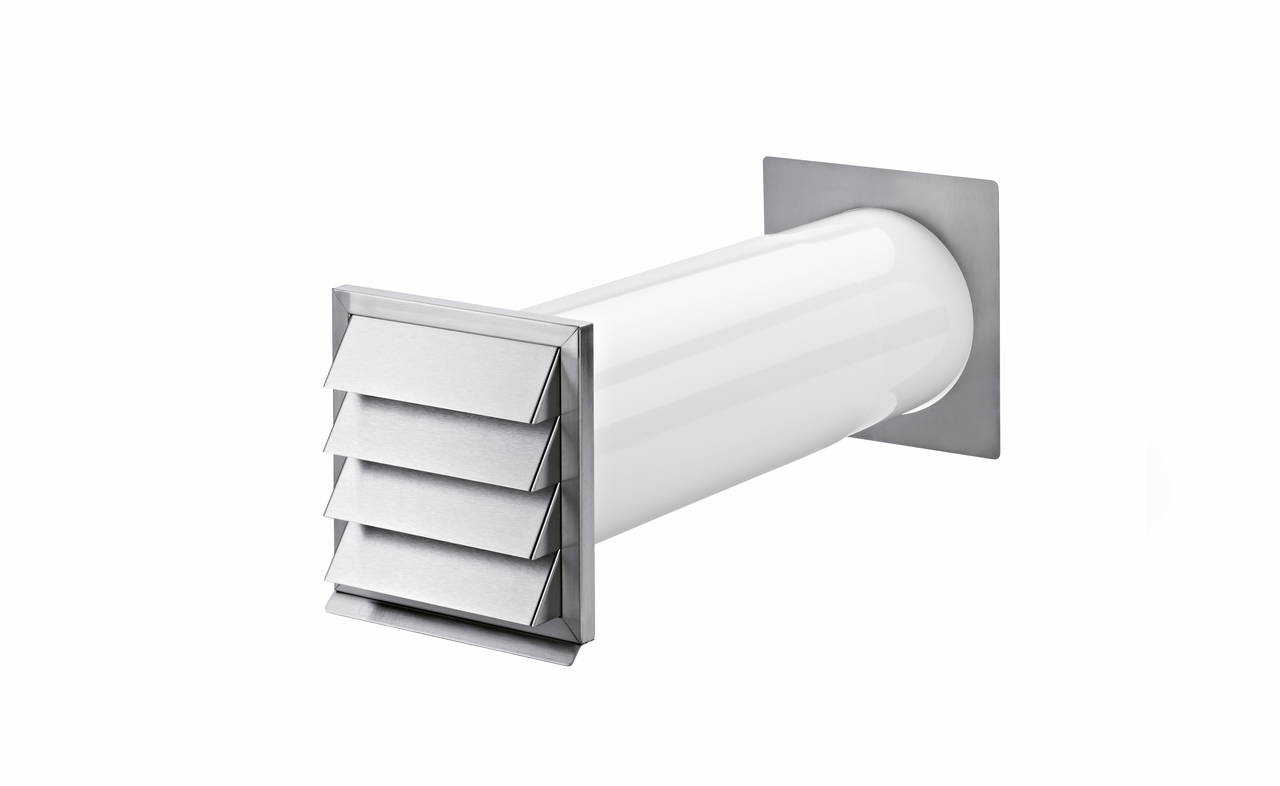

Tweedelige muurdoorvoerunit met afzonderlijke luchtafvoer- en luchttoevoerelementen. Beide roestvrij stalen design buitenjaloezieën in moderne lamellenoptiek met inwendig liggende terugslagkleppen lossen ook ruimtelijk moeilijke inbouwsituaties op. Een roestvrij stalen binnenafdekking van het luchtafvoerelement kan over de kunststofbuis geschoven worden en dekt daardoor de muurdoorvoer mooi af. Op de luchttoevoerzijde bevindt er zich een roosteruitvoer met een opnamesteun op de ronde buis. Beide elementen kunnen als set onmiddellijk naast elkaar of ook als afzonderlijk element worden gebruikt. Optimale stromingswaarden door met de volumenstroom bestuurde luchtafvoer en -toevoer-openingen.
De luchttoevoerklep opent alleen bij onderdruk.
Bij inbouw met een van de kamerlucht afhankelijke schoorsteen, gelieve af te stemmen met uw bevoegde schoorsteenveger.
— roestvrij stalen buitenjaloezie 190 x 190 mm per jaloezie
— ronde luchtafvoeraansluiting Ø 150 mm
— inbouwdiepte 490–690 mm
— muurdoorvoer Ø ca. 155 mm per element
Tweedelige muurdoorvoerunit met afzonderlijke luchtafvoer- en luchttoevoerelementen. Beide roestvrij stalen design buitenjaloezieën in moderne lamellenoptiek met inwendig liggende terugslagkleppen lossen ook ruimtelijk moeilijke inbouwsituaties op. Een roestvrij stalen binnenafdekking van het luchtafvoerelement kan over de kunststofbuis geschoven worden en dekt daardoor de muurdoorvoer mooi af. Op de luchttoevoerzijde bevindt er zich een roosteruitvoer met een opnamesteun op de ronde buis. Beide elementen kunnen als set onmiddellijk naast elkaar of ook als afzonderlijk element worden gebruikt. Optimale stromingswaarden door met de volumenstroom bestuurde luchtafvoer en -toevoer-openingen.
De luchttoevoerklep opent alleen bij onderdruk.
Bij inbouw met een van de kamerlucht afhankelijke schoorsteen, gelieve af te stemmen met uw bevoegde schoorsteenveger.
— roestvrij stalen buitenjaloezie 190 x 190 mm per jaloezie
— ronde luchtafvoeraansluiting Ø 150 mm
— inbouwdiepte 490–690 mm
— muurdoorvoer Ø ca. 155 mm per element
Type artikel:
Muurdoorvoerunit
Breed:
190 mm
Certificering:
roestvrij
Diameter aansluiting:
150 mm
Formulier:
hoekig
Hoogte:
190 mm
Installatie diepte:
490–690 mm
Kleur:
roestvrij staal/wit
Materiaal:
roestvrij staal
Monteren/bevestigen:
montage in de wand
Systeemdimensie:
150
Type variant:
luchttoevoerelement
Uitgangsaandrijving:
rond
